TriBox mini

Digitaler 2-Kanal Controller.
Digitaler 2-Kanal Controller mit 2 digitalen Sensor-Eingängen und 2 x 4...20 mA-Ausgängen. Der digitale 2-Kanal Controller ist kompatibel mit allen digitalen TriOS-Sensoren. Alle gespeicherten Messwerte und Diagnosedaten können über einen integrierten Webbrowser ausgelesen werden.
Energieversorgung
Spannungsversorgung
100...240 VAC, 50...60 Hz, 10...15 VDC
Leistungsaufnahme
typ: 2 W, max: 40 W
Sensorschnittstellen
Anschluss
2x M12-Industriesteckverbinder für TriOS-Sensoren
Standard
RS-232, RS-485
Protokoll
Modbus-RTU, TriOS
Modbus RTU
Server RTU
nein
Client RTU
ja (an jedem Sensoranschluss)
Parameter
einstellbar (Default: 9600-8-N-1)
Netzwerk/USB
Standard TB mini
WiFi nach IEEE 802.11b/g/n

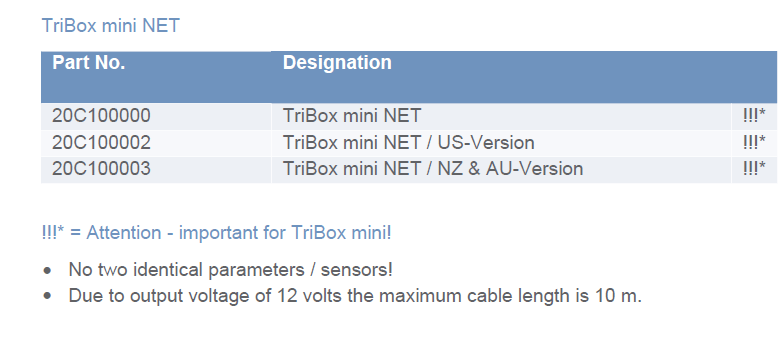

Standard TB mini NET
Ethernet nach IEEE 802.3i
Anschluss TB mini
Integrierte WiFi Antenne
Anschluss TB mini NET
Sensorschnittstelle COM2 (rechts)
Protokoll
TCP/IP
Web-Interface
ja
USB
nein
Analogschnittstellen
Analogausgang
2x Analogausgänge, konfigurierbar 4...20 mA
Bürde
max. 500 Ω
Anschlussklemmen
1,5 mm² (AWG 16)
Fehler Indikator
nein
Schalteingang/-ausgang
Mess-Trigger
nein
Steuerspannung
12 VDC (nur für TriOS-Zubehör), Anschlussklemme: max. 2,5 mm2 (AWG14)
Relaisausgänge
Elektrische Spezifikation
1 x Relais-Wechselkontakt (SPDT) / 250 VAC, 2 A / 30 VDC, 2 A
Anschlussklemmen
max. 2,5 mm² (AWG14)
Druckluftreinigung
Ventil
optional extern anschließbar
Anzeige
Display
3,5 Zoll kapazitives Touch-Display (320x240 Pixel)
LED
5x Status LED
Datenspeicherung
Speichermedium
interne 2 GB microSD Karte
Datenexport TB mini
via WiFi (gepackte tar-Datei)
Datenexport TB mini NET
via Ethernet
Umwelt
Betriebstemperatur
0...+40 °C
Lagertemperatur
-20...+70 °C
Relative Luftfeuchte
0...95 % (nicht kondensierend)
Schutzart
IP65
Mechanik
Abmessungen (B/H/T)
150 x 139 x 80 mm
Gewicht
1,6 kg
Werkstoffe
Gehäuse: Aluminium-Druckguss-Legierung
Frontpanel: Acrylglas (PMMA)
