Beschreibung
Digitaler Sensor für die optische Trübungsmessung.

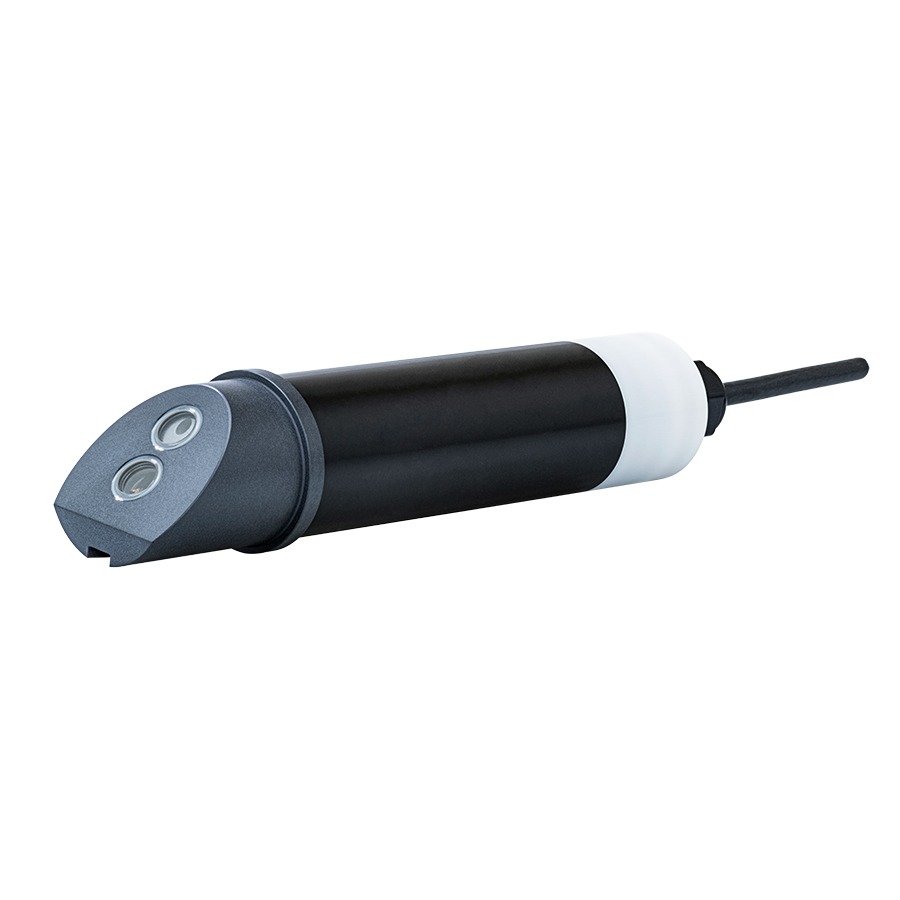

Der TTurb ist ein digitaler Sensor für die optische Trübungsmessung nach der 90° IR-Streulichtmethode. Je nach Sensorausführung kann er sowohl in reinem Wasser bis zu 100 FNU als auch in Rohwasser, Abwasser und Prozesswasser bis zu 1000 FNU eingesetzt werden. TTurb ist mit einer Kabellänge von 10 m oder 2 m zu erhalten.

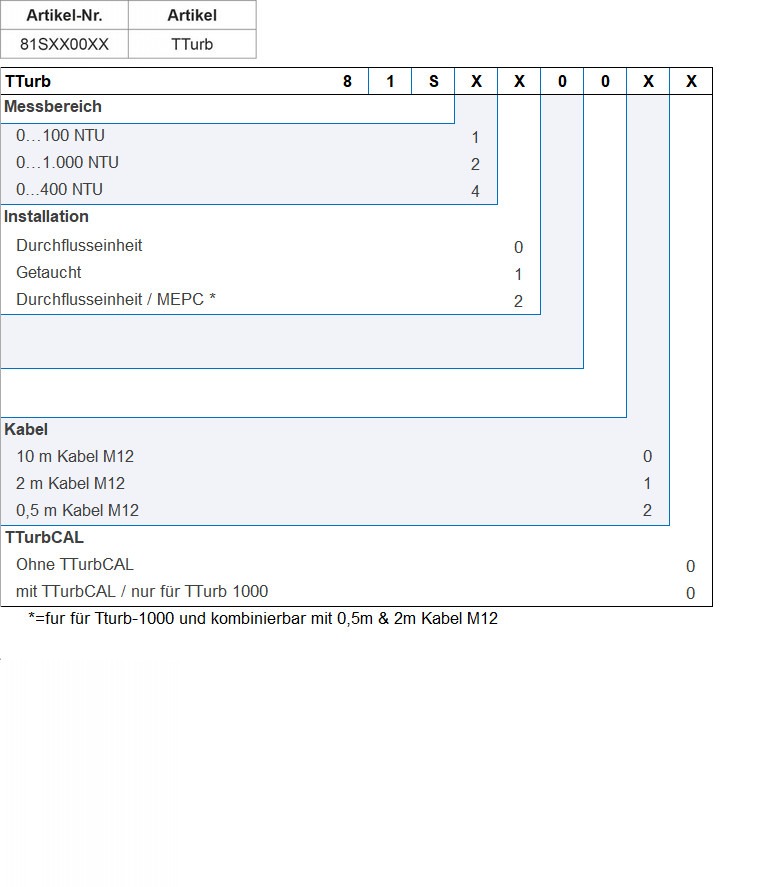

Versionen
Downloads
Vorteile
- zuverlässige Konzentrationsmessung unter Verwendung von optischen Messverfahren
- gepulstes Infrarot-Streulichtverfahren
- keine mechanisch bewegten Teile
- digitaler Messwert
Anwendungsgebiete
- Messen der Trübung in Trinkwasser, Brauchwasser, Kreislaufwasser
- Messen der Trübung in Trinkwasserbehandlungsanlagen mit niedrigen Trübungswerden
- Messungen der Trübung in offenen Gewässern
Parameter
- Trübung in NTU
- Trübung in FNU
- TSSeq in mg/L
Jetzt Anfragen
Benötigen Sie eine individuelle Beratung oder Interessieren Sie sich für den TTurb?
Technische Daten
Technische Daten
Messbereiche
Technische Daten
| Lichtquelle | LED |
| Detektor | Photodiode |
| Messprinzip | Nephelometrie |
| Parameter | Trübung in FNU; mg/L; NTU; TSSeq |
| Messbereich | 0…100, 0…400, 0…1000 FNU |
| Messgenauigkeit | ± (5 % + 0.5) |
| Nachweisgrenze | 0.5 FNU für TTurb 100 |
| 2 FNU für TTurb 400 | |
| 2 FNU für TTurb 1000 | |
| Mess-Wellenlänge | 860 nm, FWHM 30 nm |
| Reaktionszeit T100 | 6 s |
| Messintervall | ≥ 3 s |
| Gehäusematerial | PET / POM / NBR |
| Abmessungen (L x Ø) | 170 x 36 mm |
| Gewicht | 0,3 kg |
| Interface | Ethernet (TCP/IP) |
| RS-485 (Modbus RTU) | |
| Leistungsaufnahme | typisch <0,9 W |
| mit Netzwerk < 1,5 W | |
| Stromversorgung | 12…24 VDC (± 10 %) |
| Anschluss | 8-pol M12-St ecker |
| Betreuungsaufwand | ≤ 0,5 h/Monat (typisch) |
| Kalibrier-/Wartungsintervall | 24 Monate |
| Systemkompatibilität | Modbus RTU |
| Garantie | 1 Jahr (EU&US: 2 Jahre) auf Elektronik; |
| Verschleißteile sind von der Garantie ausgenommen | |
| Max. Druck mit festem Kabel | 3 bar |
| Max. Druck in Durchflusseinheit | 1 bar, 2…4 L/min |
| Schutzart | IP68 |
| Probentemperatur | 0…+40 °C |
| Umgebungstemperatur | 0…+40 °C |
| Lagertemperatur | 0…+80 °C |
| Anströmgeschwindigkeit | maximal 0,1 m/Sekunde |
Messbereiche
| TTurb100 | 0…100 NTU |
| TTurb400 | 0…400 NTU |
| TTurb1000 | 0…1000 NTU |
