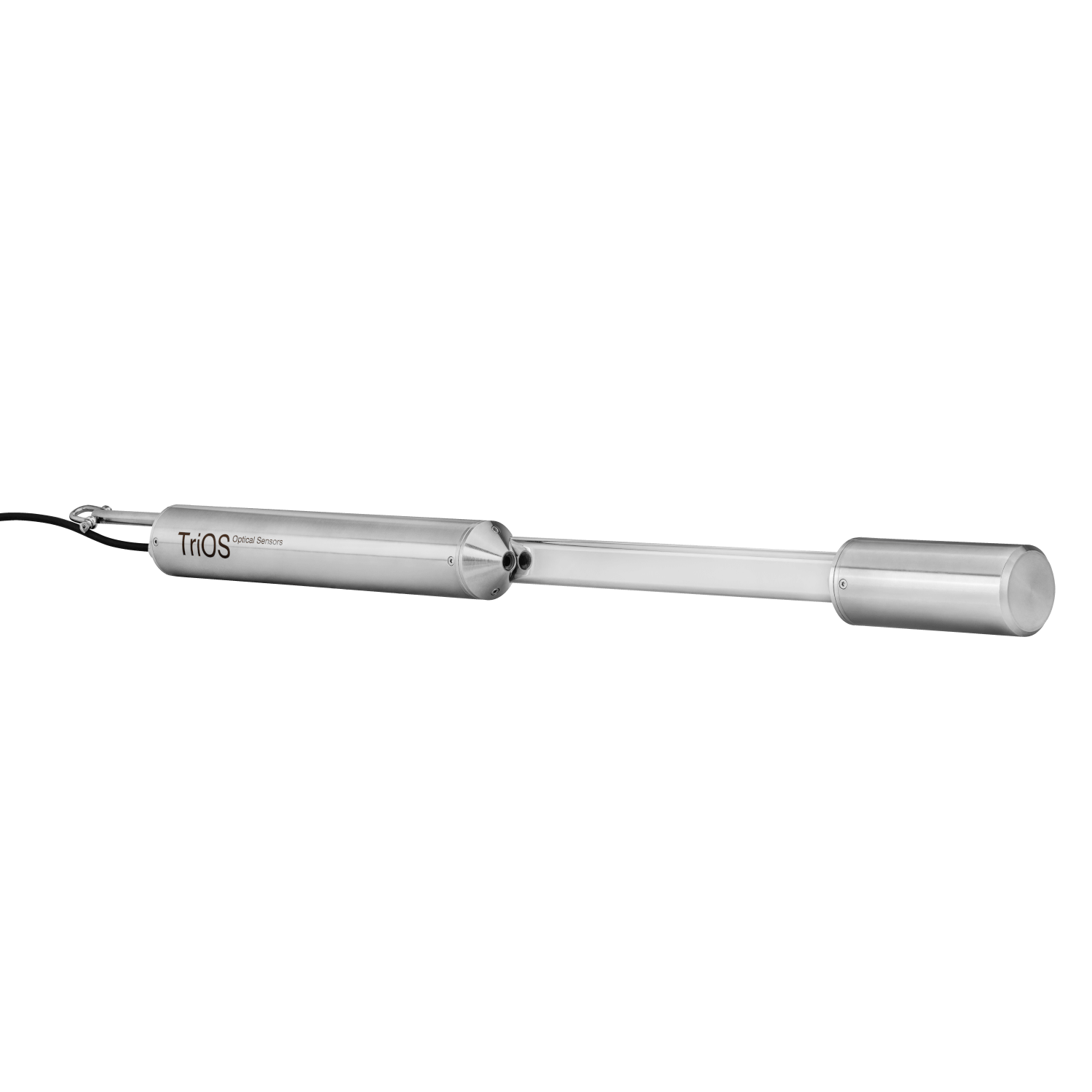

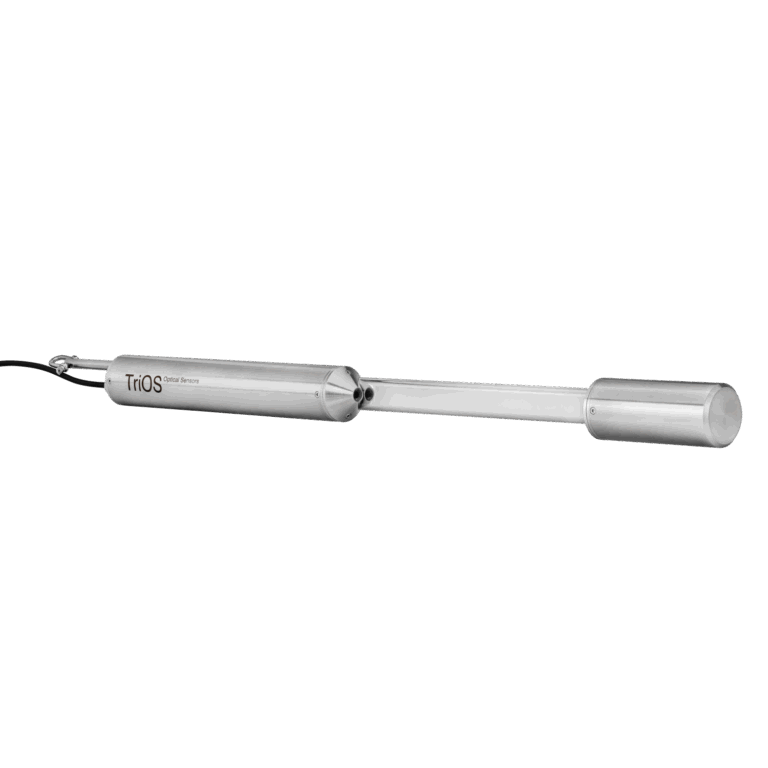

VIPER
VIS-Photometer zur Messung der spektral aufgelösten Absorption (Attenuation) und Transmission zwischen 360 und 750 nm.
VIPER misst spektral aufgelöste Attenuation im Wellenlängenbereich zwischen 360 nm und 720 nm und erlaubt somit die detaillierte Bestimmung mehrerer Parameter zur gleichen Zeit. Als Lichtquelle dienen 5 ausgewählte und energiesparende LEDs, die stabile Messdaten und eine lange Lebensdauer gewährleisten.
VIPER ist in verschiedensten Medien einsetzbar, da es in mehreren Pfadlängen und sowohl in Edelstahl als auch in Titan erhältlich ist. Anwendungsgebiete für VIPER sind beispielsweise Gewässerüberwachung, Farbmessungen von wässrigen Lösungen oder Qualitätsüberwachung von Trinkwasser.
Wie jeder TriOS-Sensor ist VIPER mit nanobeschichteten, optischen Fenstern gegen Schmutzanlagerungen ausgerüstet. Weitere Parameter können ggf. nachträglich mittels Software installiert werden.
Vorteile
- ohne Probennahme und Probenaufbereitung
- verzögerungsfrei
- ohne Reagenzien
- optische Fenster mit Nanobeschichtung
- LED-Technologie
Anwendungsgebiete
- Umweltmonitoring
- Farbmessung
- Qualitätssicherung
- Petrochemie
- Trinkwasserüberwachung
- Industrie
- Lebensmittelindustrie
Parameter
- Färbung
- Pt-Co-Farbzahl390
- Pt-Co-Farbzahl455
- Cr-Co-Farbzahl380
- Cr-Co-Farbzahl413
- SAK436
- SAK525
- SAK620
Jetzt Anfragen
Benötigen Sie eine individuelle Beratung oder interessieren Sie sich für den VIPER?
Technische Daten
| Lichtquelle | 5 LEDs |
| Detektor | High-end Miniaturspektrometer, 256 Kanäle |
| 360 bis 720 nm, 2,2 nm/pixel | |
| Messprinzip | Attenuation |
| Optischer Pfad | 10 mm, 50 mm, 100 mm, 150 mm, 250 mm |
| Parameter | SAK436 |
| Pt-Co-Farbzahl (APHA/Hazen) (390 nm, 455 nm) | |
| Färbung angelehnt an DIN EN ISO 7887-C (410 nm, 436 nm, 525 nm, 620 nm) | |
| Cr-Co-Farbzahl (380 nm, 413 nm) | |
| Messbereich | 0,01…2,5 AU (Absorptionseinheiten) |
| Messgenauigkeit | <0,2 % |
| Trübungskompensation | ja |
| Datenlogger | ~ 2 MB |
| Reaktionszeit T100 | min. 2 min |
| Messintervall | min. 1 min |
| Gehäusematerial | Edelstahl (1.4571/1.4404) oder Titan (3.7035) |
| Abmessungen (L x Ø) | 495 mm x 48 mm (bei 50 mm Pfad) |
| Gewicht VA | ~ 2,4 kg (mit 50 mm Pfad) |
| Gewicht Titan | ~ 1,3 kg (mit 50 mm Pfad) |
| Interface digital | Ethernet (TCP/IP), RS-232 oder RS-485 (Modbus RTU) |
| Leistungsaufnahme | ≤3 W |
| Stromversorgung | 12…24 VDC (± 10 %) |
| Betreuungsaufwand | ≤0,5 h/Monat (typisch) |
| Kalibrier-/Wartungsintervall | 24 Monate |
| Systemkompatibilität | Modbus RTU |
| Garantie | 1 Jahr (EU & US: 2 Jahre) |
| Max. Druck mit SubConn | 30 bar |
| Max. Druck mit festem Kabel | 3 bar |
| Max. Druck in Durchflusseinheit | 1 bar, 2…4 L/min |
| Schutzart | IP68 |
| Probentemperatur | +2…+40 °C |
| Umgebungstemperatur | +2…+40 °C |
| Lagertemperatur | -20…+80 °C |
| Anströmgeschwindigkeit | 0,1…10 m/s |
| Parameter | in Anlehnung an | Einheit | Faktor | Pfadlänge [mm] | ||||
|---|---|---|---|---|---|---|---|---|
| 10 | 50 | 100 | 150 | 250 | ||||
| SAK436 | DIN EN ISO 7887:2011_Verfahren B | 1/m | – | 1…250 | 0,2…50 | 0,1…25 | 0,06…17 | 0,04…10 |
| SAK525 | DIN EN ISO 7887:2011_Verfahren B | 1/m | – | 1…250 | 0,2…50 | 0,1…25 | 0,06…17 | 0,04…10 |
| SAK620 | DIN EN ISO 7887:2011_Verfahren B | 1/m | – | 1…250 | 0,2…50 | 0,1…25 | 0,06…17 | 0,04…10 |
| Wahre Färbung 410 | DIN EN ISO 7887:2011_Verfahren C | mg/L Pt | 18.52 | 20…3750 | 4…750 | 2…375 | 1,2…250 | 0,8…150 |
| Pt-Co-Color 390 | DIN EN ISO 6271-2016:05 | mg/L Pt | 7.4 | 8…1500 | 1,6…300 | 0,8…150 | 0,4…100 | 0,2…60 |
| Pt-Co-Color 455 | DIN EN ISO 6271-2016:05 | mg/L Pt | 36.4 | 40…7500 | 8…1500 | 4…750 | 2,4…500 | 1,4…300 |
| Cr-Co-Color 380 | – | ° (Farbgrad) | 9.7 | 10,0…2000 | 2…400 | 1…200 | 0,6…130 | 0,4…80 |
| Cr-Co-Color 413 | Gost 3351-74 | ° (Farbgrad) | 34.1 | 40…7000 | 8…1400 | 4…700 | 2,6…450 | 1,6…275 |
* unter Laborbedingungen
