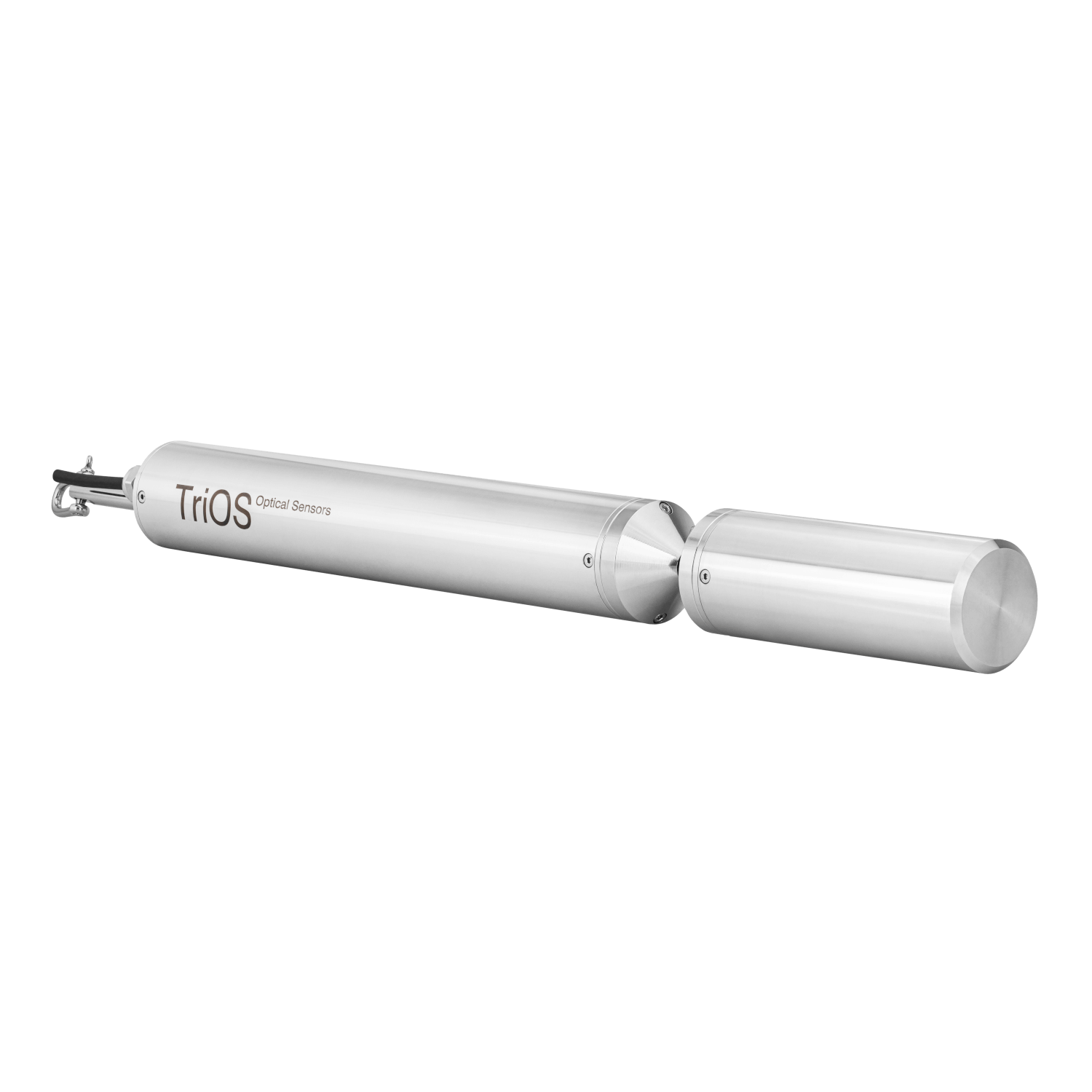

OPUS
UV-Spektralsensor für die Online-Messung von Stickstoffen und Kohlenstoffen mit einer Auflösung von 0,8 nm/Pixel.
OPUS ist die neue Generation von Spektralsonden für die Online-Messung von Stickstoff- und Kohlenstoffverbindungen. Durch die Analyse eines vollständigen Spektrums ist OPUS in der Lage, verlässliche Messwerte für NO3-N, NO2-N, organischen Inhaltsstoffen (CSBeq, BSBeq, DOCeq, TOCeq) und einer Reihe weiterer Parameter zu liefern.
OPUS verfügt über das neue TriOS G2-Interface und erlaubt damit eine einfache und schnelle Sensorkonfiguration mittels eines Webbrowsers. Die Integration in bestehende Prozessleitsysteme und externe Datenlogger war noch nie so einfach.
Mittels WLAN kann zur Steuerung dann einfach ein Laptop, Tablet oder ein Smartphone verwendet werden, ohne dass eine spezielle Anwendungssoftware oder App installiert werden muss.
Vorteile
- ohne Probenahme und Probenaufbereitung
- verzögerungsfrei
- ohne Reagenzien
- optische Fenster mit Nanocoating
- vorinstallierte Anwendungskalibrierung
Anwendungsgebiete
- Kläranlagen
- Umweltmonitoring
- Trinkwasserüberwachung
- industrielle Anwendungen
Parameter
- Nitrat
- Nitrit
- CSBeq
- BSBeq
- DOCeq
- TOCeq
- KHP
- SAK254
- CSB-SAKeq
- BSB-SAKeq
- TSSeq
Jetzt Anfragen
Benötigen Sie eine individuelle Beratung oder interessieren Sie sich für den Opus?
Technische Daten
| Lichtquelle | Xenon Blitzlampe |
| Detektor | High-end Miniaturspektrometer |
| 256 Kanäle | |
| 200…360 nm | |
| 0,8 nm/pixel | |
| Messprinzip | Attenuation, Spektralanalyse |
| Optischer Pfad | 0,3 mm, 1 mm, 2 mm, 5 mm, 10 mm, 20 mm, 50 mm |
| Parameter | Nitrat NO3-N, Nitrit NO2-N, CSBeq, BSBeq, DOCeq, TOCeq, |
| TSSeq, KHP, SAK254, CSB-SAKeq, BSB-SAKeq | |
| Messgenauigkeit | siehe Messbereichtabelle |
| Trübungskompensation | Ja |
| Datenlogger | ~ 2 GB |
| Reaktionszeit T100 | 2 min |
| Messintervall | ± 1 min |
| Gehäusematerial | Edelstahl (1.4571/1.4404) oder Titan (3.7035) |
| Abmessungen (L x Ø) | 470 mm x 48 mm (bei 10 mm Pfad) |
| Gewicht VA | ~ 3 kg (bei 10 mm Pfad) |
| Gewicht Titan | ~ 2 kg (bei 10 mm Pfad) |
| Interface digital | Ethernet (TCP/IP), RS-232 oder RS-485 (Modbus RTU) |
| Leistungsaufnahme | ± 8W |
| Stromversorgung | 12…24 VDC (± 10 %) |
| Betreuungsaufwand | ± 0,5 h/Monat (typisch) |
| Kalibrier-/Wartungsintervall | 24 Monate |
| Systemkompatibilität | Modbus RTU |
| Garantie | 1 Jahr (EU & US: 2 Jahre) |
| Max. Druck mit SubConn | 30 bar |
| Max. Druck mit festem Kabel | 3 bar |
| Max. Druck in Durchflusseinheit | 1 bar, 2…4 L/min |
| Schutzart | IP68 |
| Probentemperatur | +2…+40 °C |
| Umgebungstemperatur | +2…+40 °C |
| Lagertemperatur | -20…+80 °C |
| Anströmgeschwindigkeit | 0,1…10 m/s |
| Parameter | Messprinzip | Einheit | Faktor | Pfadlänge [mm] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0.3 | 1 | 2 | 5 | 10 | 20 | 50 | ||||
| Absorptionsmaß | spektral | AU** | – | 0,01…2,2 | 0,01…2,2 | 0,01…2,2 | 0,01…2,2 | 0,01…2,2 | 0,01…2,2 | 0,01…2,2 |
| Absorptionsmaß | spektral | 1/m | – | 50…7300 | 15…2200 | 7,5…1100 | 3…440 | 1,5…220 | 0,75…110 | 0,3…44 |
| Nitrat NO3-N | spektral | mg/L | – | 1,0…330 | 0,3…100 | 0,15…50 | 0,06…20 | 0,03…10 | 0,015…5 | 0,006…2 |
| Nitrat NO3 | spektral | mg/L | – | 4,43…1460 | 1,33…440 | 0,67…220 | 0,27…88 | 0,13…44 | 0,067…22 | 0,030…9 |
| Nitrit NO2-N | spektral | mg/L | – | 1,7…500 | 0,5…150 | 0,25…75 | 0,1…30 | 0,05…15 | 0,025…7,5 | 0,01…3 |
| Nitrit NO2 | spektral | mg/L | – | 5,6…1650 | 1,65…500 | 0,82…250 | 0,33…100 | 0,17…50 | 0,083…25 | 0,033…10 |
| DOCeq | spektral | mg/L | – | 17…3300 | 5,0…1000 | 2,5…500 | 1,0…200 | 0,5…100 | 0,25…50 | 0,1…20 |
| TOCeq | spektral | mg/L | – | 17…3300 | 5,0…1000 | 2,5…500 | 1,0…200 | 0,5…100 | 0,25…50 | 0,1…20 |
| CSBeq | spektral | mg/L | – | 100…7300*** | 30…2200*** | 15…1100*** | 6,0…440*** | 3,0…220*** | 1,5…110*** | 0,6…44*** |
| BSBeq | spektral | mg/L | – | 100…7300*** | 30…2200*** | 15…1100*** | 6,0…440*** | 3,0…220*** | 1,5…110*** | 0,6…44*** |
| KHP | spektral | mg/L | – | 17…13300 | 5,0…4000 | 2,5…2000 | 1,0…800 | 0,5…400 | 0,25…200 | 0,1…80 |
| SAK254 | Einzelwellenlänge | 1/m | – | 50…7300 | 15…2200 | 7,5…1100 | 3,0…440 | 1,5…220 | 0,75…110 | 0,3…44 |
| CSB-SAKeq**** | Einzelwellenlänge | mg/L | 1.46 | 75…10600 | 22…3200 | 11…1600 | 4,4…640 | 2,2…320 | 1,1…160 | 0,44…64 |
| BSB-SAKeq***** | Einzelwellenlänge | mg/L | 0.48 | 24…3500 | 7,2…1050 | 3,6…525 | 1,44…210 | 0,72…105 | 0,36…52,5 | 0,15…21 |
| TSSeq***** | Einzelwellenlänge | 1/m | 2.6 | 130…4300 | 40…1300 | 20…650 | 8,0…260 | 4…130 | 2,0…65 | 0,8…26 |
* unter Laborbedingungen
** Einheit des Absorptionsmaßes
*** abhängig von der Zusammensetzung des CSB bzw. BSB (Summenparameter)
**** bezogen auf KHP (Anmerkung: 100 mg/L CSB-Standardlösung entsprechen 85 mg/L KHP)
***** bezogen auf SiO2
